封隔器在多流测试器的作用

发布时间:2015-09-18 点击数:2133

  多流测试器是目前应用最广的一种测试器,它适用于裸眼井和套管井,不适用于海上井和斜井的测试。

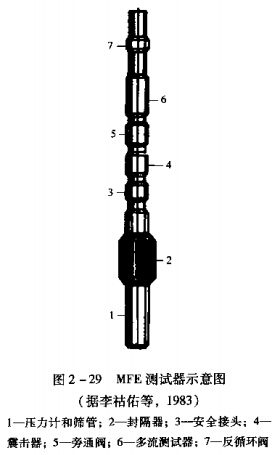

  图是单封隔器裸眼多流测试器示意图。测试管串的主要部件有:压力计(2支)、筛管、封隔器、安全接头、震击器、旁通阀、多流测试器、反循环阀等。

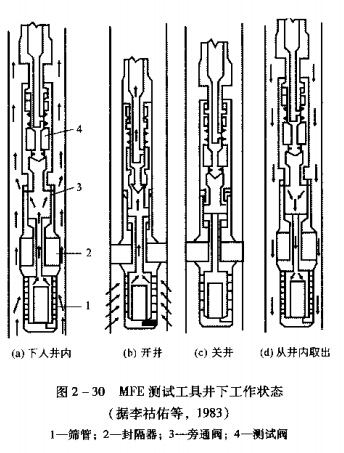

  测试器在井下工作状态可分为4个步骤:下入井内、开井、关井、从井内取出(如图)。

  1、下入井内:将测试器接在钻杆底部,下至测试层段。此过程中封隔器松开,测试阀关闭,旁通阀打开,井筒内的钻井液就可以由筛管经旁通阀和环形空间返至地面,避免封隔器产生活塞效应,造成地层堵塞。这样钻杆内的压力保持在0.1MPa左右。

  2、开井:测试工具下至目的的层后,坐稳封隔器,关闭旁通阀,测试阀随即打开。这时封隔器以下地层原来所承受的液柱压力全部由封隔器承担,测试层的液体经筛管和测试网流入钻杆内。如果地层压力较高或气量较大,地层流体可以流出地面。未加水垫或气垫时,测试层在开井瞬间的回压接近于大气压力,在这种打压差的作用下,地层流体容易流出,轻微堵塞可以解除,获得地层的最大产量。

  3、关井:测试阀关闭,测量该层的压力恢复曲线,取样器取到最终流动时的流体样品。

  4、从井内取出:测试阀管壁,旁通阀打开,上提钻具,封隔器松开,将测试工具起至地面,取出地层流体样品,进行分析。

  多流测试工具有许多种不同的设计,如果井很深,井底的钻井液柱压力高,习惯上在钻杆中部分充水,这样经过封隔器的压力差不致太大,这叫做水垫。有的封隔器用泵入流体代替心轴胀开,称膨胀或球形封隔器,这类封隔器特别适用于大井眼或不规则井眼,因为膨胀的直径较大。
